兩布一膜

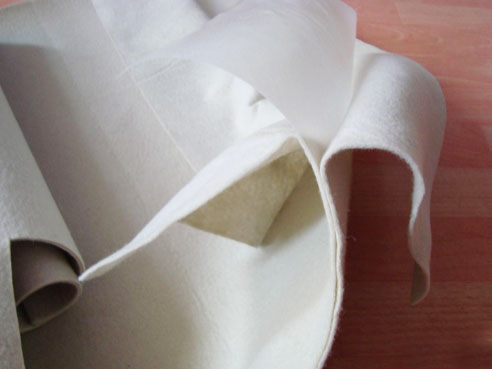

兩布一膜是以塑料薄膜作為防滲基材，與無紡布復合而成的土工防滲材料。它的防滲性能主要取決于塑料薄膜的防滲性能。
目前防滲應(yīng)用的塑料薄膜，主要有聚氯乙烯（PVC）和聚乙烯（PE），它們是一種高分子化學柔性材料，比重較小，延伸性較強，適應(yīng)變形能力高，耐腐蝕，耐低溫，抗凍性能好。
規(guī)格參數(shù)：
產(chǎn)地：泰安肥城 | 規(guī)格：0.15-1 | 品牌：泰安寧泰 |
材質(zhì)：土工布，土工膜 | 長寬：寬度：6m，長度：50m或者100m | 厚度：0.35----1.0 |
延展率：30% | 顏色：白色 | 用途：防滲，防水，隔離，加筋 |
斷裂強度：10KN |
復合土工膜的耐靜水壓測定
1.復合土工膜的耐靜水壓原理在復合土工膜兩側(cè)壓力水頭達到一定值后，復合土工膜就會破裂。逐級增加試樣兩側(cè)水力壓養(yǎng)，并保持一定時間，當滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。
2.保持復合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復合土工膜水位基本穩(wěn)定(滲流量為0)，則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現(xiàn)滲流量快速增加現(xiàn)象，表明試樣已出現(xiàn)破裂，此前壓力即作為耐靜水壓(mpa)。
3.復合土工膜如只需判定土工膜樣品是否達到某一規(guī)定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。
4.復合土工膜每個樣品至少測定3個試樣，以低值作為樣品的耐靜水壓。
復合土工膜規(guī)格的選擇與下墊層平整度、材料允許拉應(yīng)力、材料彈性模量、鋪設(shè)范圍內(nèi)的大水頭及覆蓋層大粒徑等有關(guān)，其厚度設(shè)計除考慮主要由水壓力要求的強度外，還需考慮暴露、埋壓、氣候、使用壽命等應(yīng)用條件，并按國家現(xiàn)行有關(guān)標準的規(guī)定確定設(shè)計厚度及實際厚度。
施工事項：
(1)使用須采用埋入式:覆蓋厚度不宜小于30cm。復合土工膜廣泛應(yīng)用于水庫防滲工程
(2)整修防滲系統(tǒng)應(yīng)有:墊層、防滲層、過渡層、保護層組成。
(3)土體要堅實，避免不均勻沉陷，裂紋，防滲范圍內(nèi)的草皮、樹根要。與膜接觸面鋪設(shè)粒徑小的沙土或粘土作防護層。
(4)鋪設(shè)時土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時，應(yīng)留有一定的伸縮量。
(5)施工時，應(yīng)避免石塊，重物直接砸在土工膜上、好邊施工、邊鋪設(shè)膜、邊覆蓋保護層。
兩布一膜 2017-3-24 本文被閱讀 3435 次
